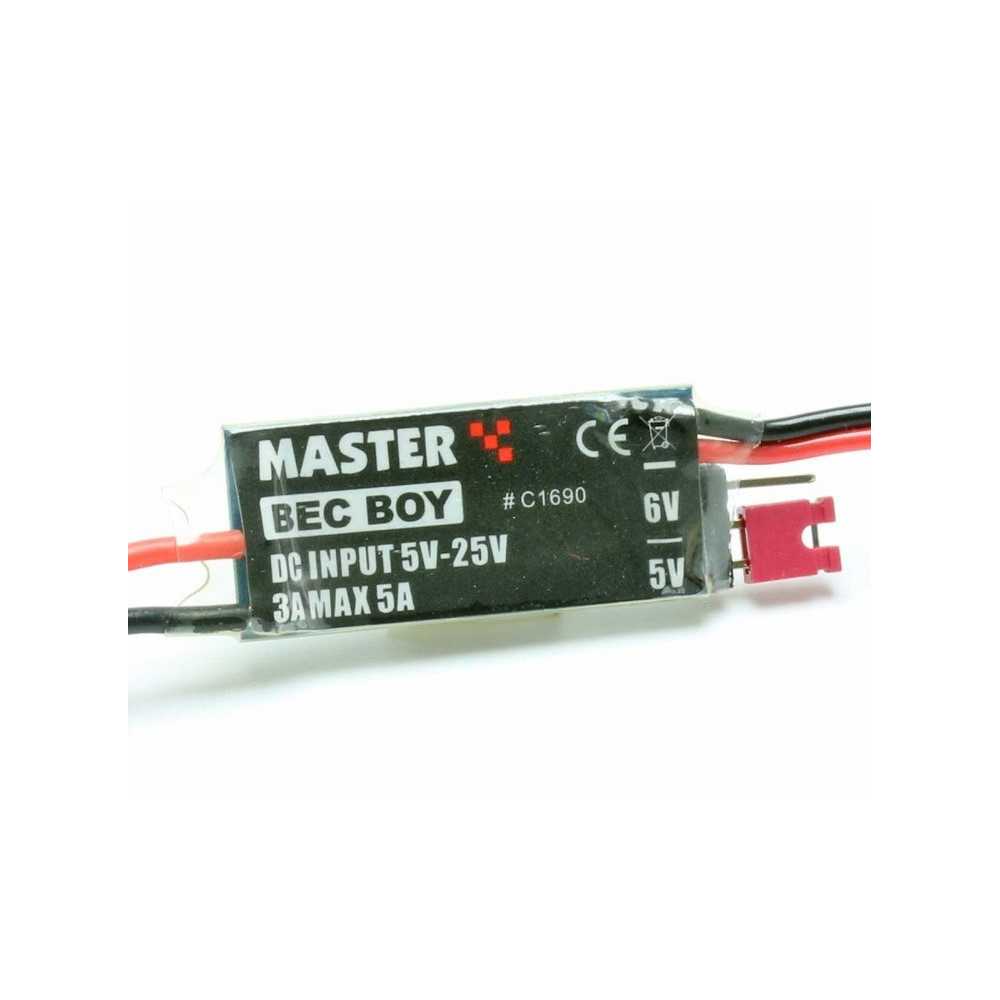

Pichler MASTER BEC BOY 3A Regolatore di Tensione Universale per Ricevente Nuova Versione (art. C1690)

Continuità elettrica assoluta e protezione termica per i tuoi servocomandi: stabilizzatore di tensione esterno MASTER BEC BOY 3A con tecnologia switching ad alta efficienza per modelli RC

L'accessorio elettronico salvavita progettato per blindare l'alimentazione del tuo impianto radio. Il regolatore di tensione esterno MASTER BEC BOY 3A (codice articolo C1690, codice a barre internazionale GTIN / EAN 4056534012404), appartenente alla selezione ufficiale Pichler Modellbau, è un circuito di alimentazione supplementare (Battery Eliminator Circuit) estremamente affidabile e collaudato.

Sviluppato nella sua nuovissima versione con componentistica aggiornata, questo dispositivo si occupa di prelevare la corrente ad alto voltaggio dalla batteria principale del modello e di trasformarla in un flusso d'energia perfettamente stabilizzato e privo di spurie elettriche, ideale per alimentare la ricevente e i servocomandi in totale sicurezza.

Nel modellismo radiocomandato dinamico, sia esso aereo, automobilistico o navale, la maggior parte dei guasti catastrofici in aria o in pista non deriva da cedimenti meccanici, ma da improvvisi blackout radio.

Quando si utilizzano molti servocomandi ad alta coppia o si vola con pacchi batteria ad alto voltaggio, il regolatore integrato all'interno del variatore elettronico di velocità principale (ESC) può subire un sovraccarico termico. Questo surriscaldamento causa un blocco di protezione momentaneo del sistema (noto come brownout), spegnendo la ricevente per pochi secondi: un tempo più che sufficiente a causare la perdita irreparabile del modello.

Il MASTER BEC BOY 3A risolve alla radice questa vulnerabilità separando la linea di potenza del motore da quella destinata all'elettronica di controllo. Grazie alla sua raffinata architettura circuitale di tipo switching (getaktetes BEC), il dispositivo converte la tensione in ingresso con un'efficienza altissima e una generazione di calore ridotta al minimo, a differenza dei vecchi e inefficienti sistemi lineari.

Installare questo componente significa donare al proprio modello una stabilità elettrica granitica: i tuoi servocomandi risponderanno sempre con la massima forza e velocità nativa, e la tua ricevente rimarrà costantemente attiva anche nelle condizioni di massimo stress o durante le manovre più repentine.

Elettronica di potenza e tecnologia switching ad alto rendimento

La caratteristica principale del circuito integrato del BEC BOY 3A risiede nella sua capacità di elaborare tensioni in ingresso molto ampie, comprese tra 5 V e 25 V (pari a pacchi batteria LiPo da 2S fino a 6S). Il beneficio pratico è un rendimento energetico superiore al 90%: il circuito non dissipa l'energia in eccesso sotto forma di calore, ma la parzializza ad altissima frequenza. Questo azzera il rischio di surriscaldamento all'interno della fusoliera o del modello, garantendo una corrente in uscita pulita e priva di interferenze elettromagnetiche che potrebbero disturbare il segnale radio a 2.4 GHz.

Alimentazione variabile tramite jumper di selezione

Sul corpo del regolatore è presente un pratico ponticello meccanico di selezione, denominato jumper. Questo sistema permette al modellista di variare la tensione in uscita erogata alla ricevente, scegliendo tra 5 V (valore standard per elettronica classica) o 6 V (valore ideale per massimizzare la velocità e la coppia dei servocomandi ad alto voltaggio). Il circuito gestisce un carico continuo di ben 3 A, con picchi temporanei capaci di raggiungere i 5 A per sopportare gli spunti richiesti dai servocomandi sotto sforzo aerodinamico o meccanico.

Specifiche Tecniche:

• Tipologia di componente: Regolatore di tensione esterno / Circuito BEC elettronico supplementare (External Battery Eliminator Circuit).

• Tecnologia del circuito: Sistema switching ad alta frequenza e basso rilascio termico.

• Intervallo di tensione in ingresso: Accetta tensioni da un minimo di 5 V fino a un massimo di 25 V (compatibile con LiPo da 2 a 6 celle).

• Tensione in uscita configurabile: Selezionabile a scelta tra 5 V oppure 6 V tramite il posizionamento del jumper meccanico.

• Corrente di carico continuo: Flusso costante erogato fino a un massimo di 3 A.

• Corrente di picco temporaneo: Supporta spunti di corrente short-time fino a un massimo di 5 A.

• La lunghezza complessiva del modulo: Il corpo dell'alloggiamento misura esattamente 40 mm.

• La larghezza complessiva del modulo: La quota trasversale del circuito è pari a 14 mm.

• L'altezza complessiva del modulo: Lo spessore massimo del componente è di 7 mm.

• Il peso complessivo del dispositivo: La massa totale del circuito, comprensiva dei cavi di collegamento, è di soli 10 g.

• Tipologia del cablaggio di uscita: Cavetto schermato flessibile dotato di spinotto universale standard tipo JR.

• Brand produttore: MASTER (Distribuito da Pichler Modellbau GmbH, Germania).

• Codice articolo del produttore: C1690.

Contenuto della confezione:

• 1x Regolatore di tensione esterno MASTER BEC BOY 3A con cavo JR integrato.

• 1x Jumper di selezione voltaggio (pre-inserito sul circuito).

• 1x Foglio di istruzioni tecniche di collegamento.

Questo stabilizzatore di tensione vanta una compatibilità universale e si interfaccia in modo perfetto con le seguenti entità elettroniche:

• Qualsiasi marca di ricevente RC dotata di ingressi standard (Spektrum, Futaba, Hitec, Graupner, FrSky, FlySky).

• Pacchi batteria di alimentazione principali o dedicati di tipo LiPo (2S, 3S, 4S, 5S, 6S), LiFe o NiMH.

• Nota di installazione: Questo pezzo è l'ideale per l'aggiornamento di aeromodelli elettrici o a scoppio, elicotteri di classe 450 o 500, e automodelli radiocomandati dove l'ESC di serie è sprovvisto di BEC interno o possiede un circuito lineare insufficiente a gestire più di 2 servocomandi.

Domande Frequenti e Consigli dell'Esperto:

Come si effettua il collegamento elettrico del BEC BOY 3A sul modello? I due cavi scoperti in ingresso (rosso per il polo positivo e nero per il polo negativo) vanno saldati direttamente sui cavi della batteria principale del modello, oppure collegati a una batteria ausiliaria separata. Lo spinotto a tre poli di tipo JR va invece inserito direttamente in un canale libero della tua ricevente (ad esempio il canale Battery o Aux), avendo cura di verificare la corretta polarità prima dell'accensione.

Se il mio variatore (ESC) ha già un BEC interno, posso installare anche questo modello MASTER? Sì, ma è di fondamentale importanza disattivare il BEC interno del variatore per evitare un conflitto distruttivo tra i due regolatori. Per farlo, è sufficiente sfilare il pin rosso (polo positivo) dallo spinotto tripolare del variatore che va alla ricevente e isolarlo con della guaina termorestringente. In questo modo la ricevente riceverà l'alimentazione pulita ed esclusiva dal MASTER BEC BOY 3A, mantenendo il segnale del gas dal variatore.

Cosa succede se rimuovo completamente il jumper di selezione dal circuito? Il jumper funge da interruttore di configurazione geometrica del voltaggio. Quando il jumper è inserito nella posizione corretta il circuito eroga 6 V; se il jumper viene rimosso o estratto completamente dal circuito, il sistema si imposta automaticamente per motivi di sicurezza sul voltaggio conservativo di 5 V, proteggendo i servocomandi più datati da sovratensioni accidentali.

Questo circuito può generare interferenze con la mia ricevente a 2.4 GHz? No, la nuova versione del MASTER BEC BOY 3A implementa una schermatura elettronica aggiornata e componentistica di alto livello che limita la dispersione di onde magnetiche. A differenza dei vecchi moduli switching economici, le frequenze di lavoro sono confinate all'interno del circuito stampato, garantendo un segnale radio pulito. Si consiglia comunque, come buona norma d'officina modellistica, di posizionare il modulo BEC a circa 3-5 centimetri di distanza fisica dall'antenna della ricevente.
